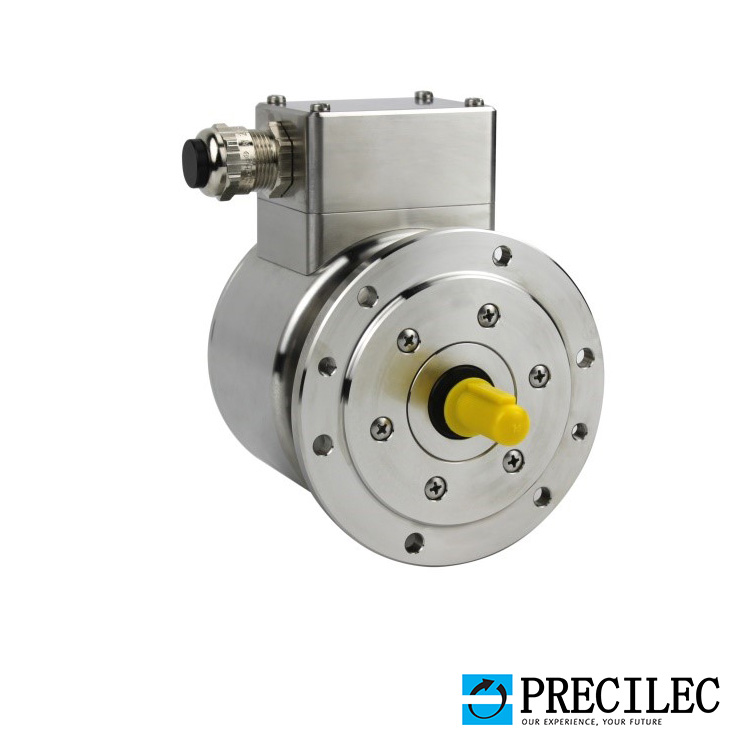

PRECILEC 雷恩115外径重载型旋转编码器是PRECILEC 雷恩品牌下的一个大类，本文重点介绍RCI115C系列的产品，RCI115C为重载型增量旋转编码器。可提供位置、角度和转速等信息。测量设备每转一圈，编码器将其传递给控制器。控制器通过计算脉冲数量确定当前位置。

PRECILEC雷恩RCI115C光电增量编码器内置精密光学元器件；专为在工业中精确测量转速和旋转轴位置的应用环境而设计;该款编码器在设计上采用了雷恩编码器一贯紧凑型设计，具有优异的性能，其特点如下：

采用紧凑设计：

•部件与部件之间整合严丝合缝

•重载外壳，重量（1100G-2600g）

•提供锌铝合金外壳或不锈钢外壳

•高防护等级严密防尘，防水，轴带轴封

优异的工业性能：

•强抗干扰，抗震动适 应恶劣的工况环境

•高分辨率，可达10000 ppr

•坚固耐用，极长的使用寿命

•高频输出信号可达：300KHz

•良好的耐高温特性，工作温度在-30℃-100℃

适用领域：钢铁行业，工程机械，机床、电机驱动等

机械参数：

•实心轴：              φ11mm

•外壳直径：           115mm

外壳材料 ：            不锈钢

轴材料：                 不锈钢

轴承：                     6001系列

载荷：                     轴向：100N
                                       径向：200N

•*大连续转速:        6 000 min^-1

•允许速度：            ≤9 000 min^-1

•启动扭矩:              ≤10.10^-3N.m

•轴惯量:                 ≤15.10^-6kg.m²

•重量:                    1100g-2600g

•外壳防护:             IP67(线缆接口)和IP66（M12）

•*大冲击:             ≤500 m.s^-2(during 6ms) (EN60068-2-27)

•*大振动:             ≤200 m.s^-2(10 … 1 000 Hz)

工作温度：           -30℃-100℃

储存温度：          -40℃-100℃

电气参数：

•原理：                      光电

•分辨率：                  1 - 10000 ppr

•电源电压：              5-30VDC与反极性保护

•空载供电电流：      75mA

•输出方式  ：           HTL, TTL( RS422 )

输出信号：             A, /A, B, /B, 0, /0

•*大输出频率：    120khz

•*大负载电流：    40mA*大每通道

•EMC：                  EN 61000-6-4 EN 61000-6-2
