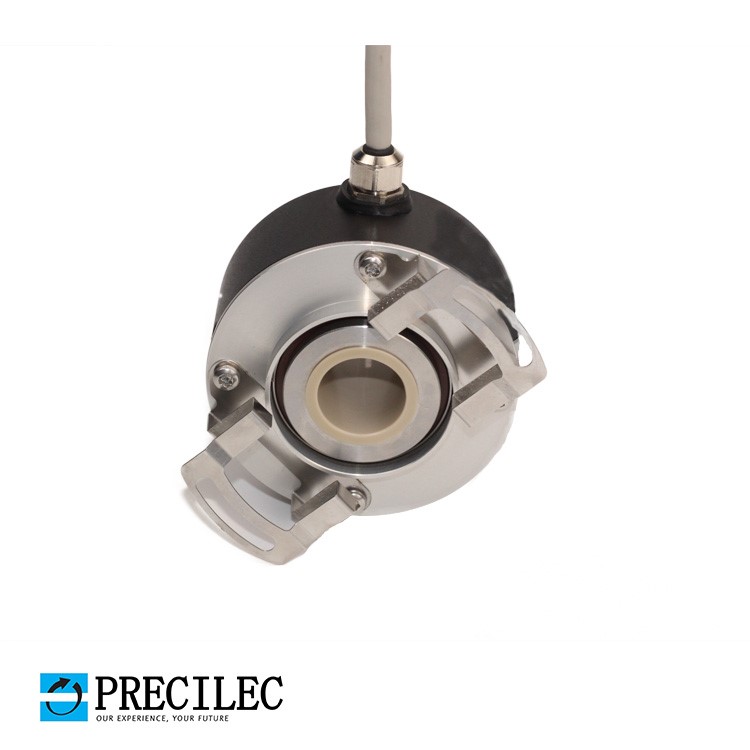

    PRECILECAMH9系列SSI传输接口多圈绝对值编码器

    产品型号: AMH9系列
    品  牌: PRECILEC
    • ≧1 台
      ¥19.00
    所 在 地: 上海
    更新日期: 2020-10-28
    详细信息

    雷恩PRECILEC SSI传输接口多圈绝对值编码器AMH9系列是精密光学多圈绝对值编码器;多圈绝对编码器,除了读取旋转时的位置外,还允许计算已进行的旋转数。这种计数是通过与一个或多个其他编码盘相关联的机械齿轮来实现的(旋转计数到65536圈(16位)。

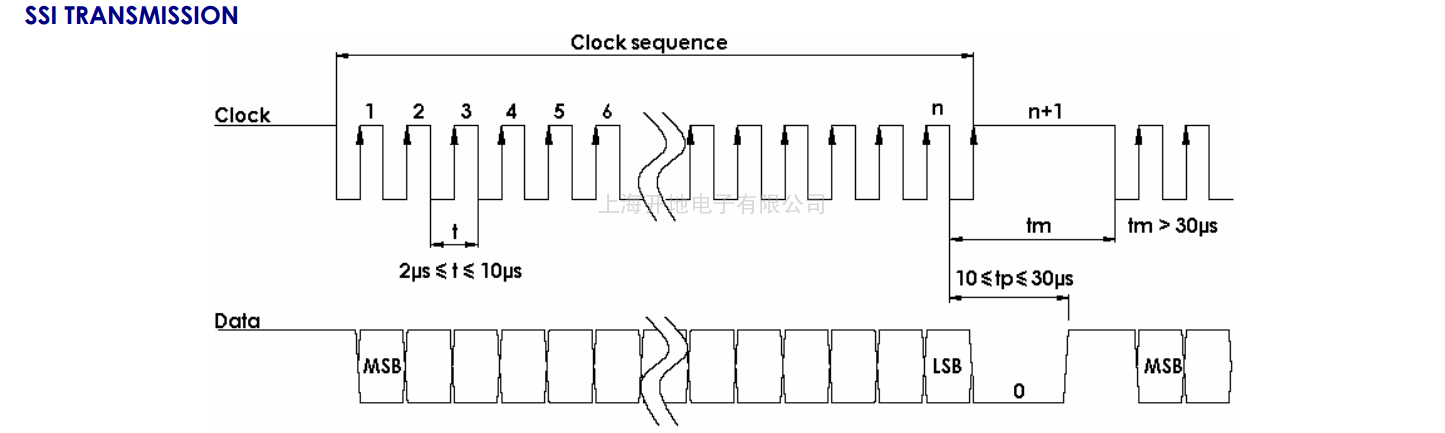

    雷恩PRECILEC SSI传输接口多圈绝对值编码器AMH9系列采用SSI通讯接口,响应频率快,它只通过二个信号“时钟和数据”的串行方式来传输而与编码器的精度无关.编码器数据同步读取是根据SSI计数部分给出的时钟频率进行的。

    雷恩PRECILEC SSI传输接口多圈绝对值编码器AMH9系列专为在工业中精确测量角度和旋转轴位置的应用环境而设计:比如机床、电机驱动、钢厂,机械制造等自动化,非标自动化领域…;产品使用微分光学测量和比率处理的信号,以*小化温度和光二极管老化的影响,大幅延长了编码器的使用寿命;使用通用SSI输出接口和大的电源电压范围,使他们非常容易与大多数高噪声抗干扰的电子控制单元连接。

    主要特点:

    •重载型,内径Ø30毫米,减少环可用

    •采用屏蔽电缆和双绞线,传输安全性高

    •坚固和极佳的抗冲击/振动性能

    •在-20℃到+80℃的温度下高性能

    •绝缘的SSI接口,时钟从100到500 kHz

    •5 - 30Vdc通用电子电路

    •防止短路和极性倒转

    •高分辨率:每圈8192(13位)

    •旋转计数到4096(12位)

    电气参数:

    供电电压:5 - 30Vdc
           输出信号:线性驱动RS422

    启动时间:<1s
           时钟频率:100kHz – 500kHz

    无负载电流:< 100mA (一般50-60mA at 24Vdc)

    精度:± ½ LSB (13 bits)
           位置更新:< 200µs

    机械参数:

    •外壳:铁机身:铝合金轴:不锈钢

    •轴承:6 807系列

    •*高持续转速4500转

    •启动扭矩≤25.10-3N.m

    •轴惯性≤≤55.10-6kg.m2

    •*大的允许速度:6 000 min-1

    •连续的*大允许速度:3 600 min-1

    •轴封:氟橡胶

    •重量0,700 kg

    •防护等级 IP65

    •*大冲击≤500 m.s-2(during 6 ms)

    •*大震动≤≤100 m.s-2(10 … 2 000 Hz)

    •EMCEN 61000-6-4, EN 61000-6-2

    •绝缘:100V (1 min)

    •轴端承受力:轴向:50N 径向:80N

    •工作温度:- 20 ... +80°C

    •储存温度:- 20 ... + 80°C

    •理论机械寿命:109

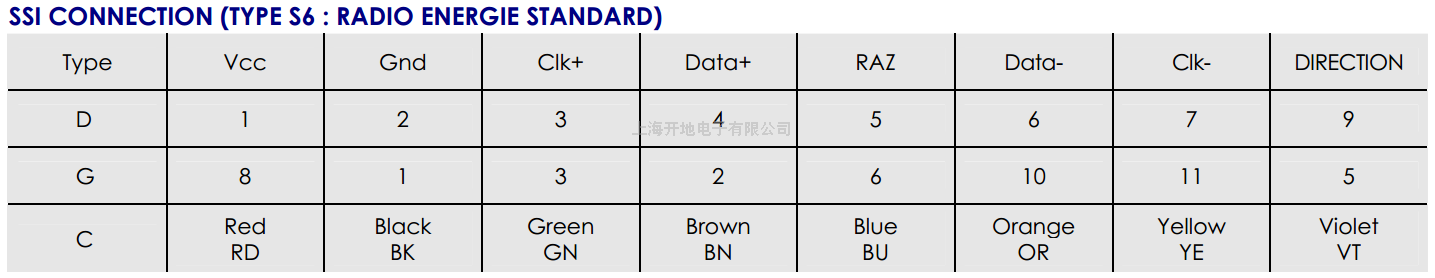

    标准连接:

    常见的雷恩PRECILEC AMH9系列多圈绝对值编码器:

    AMH9 30 5SSG 13B12D5S7R

    AMH930//5SSG//13B12//S6R//DR015

    AMH930/ 5SSG/13B12/S7R/DR22

    AMH930 /5SSG/13B12/S7R/DR22

    AMH930 /5SSG/13B12/S7R/DR002

    AMH9-30/5SSG/13B12D5/S6R

    AMH916 5SPG13B12S6R

    AMH916 5SPG13B12S6R

    AMH9-16//5SPG//13B12//S6R

    AMH920//5SSG//13B12//S7R//125YZ

    AMH9-16//5SPG//13B12//S6R//DR006

    AMH9-16//5SPG//13B12//S6R//DR006

    常见雷恩绝对值编码器型号:

    M9H25-5-S-G-1312-CR2000-A

    M9H-30//5SG13/CR020+9445/009

    M9H-16-5-S-G-1312-CR2000-A

    M8F11-5P25-Z-BGR-S01

    M8F11-5P25-Z-BGR

    M9H-20-5-P-29-BR-A

    M9H-30//5S//1312//CR2000-C100

    M9H-30//5S//1313//CR2000-C100

    ASF5-10//5CPG//13//C6B

    ASF5-10//5CPG//13//C6B

    ASF510PCSG13C6R

    ASF5-10-5-CS-G-13-C7-R

    AMF5105SG13B10S6R

    ACS5F-10/PSSG12/C7R020

    ACM5F-10/PSSG13B12X5/S7R020

    M5F-10-5-P-25-BR

    ASF510PCSG13C7R100

    S5F105PG13BR

    M5F-10-5-2P-25-BR

    M5F10-5-S-13B-BGR-A

    MI5F-10-5533-01024-CR2000-A

    AMF5-06//PSSG//13B12//D5//S7R020
